PCCハウジング交換マニュアル

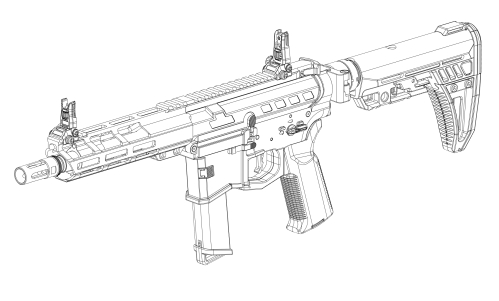

Versatile用PCCハウジングについて
Versatile シリーズでPCC マガジンを使用するための交換用ハウジングモジュールです。
C.A.T. 専用のPCC マガジンを利用することができます。
このハウジングのマガジンキャッチ機構をVersatile 本体と連動させる為に、対応するマグキャッチが必要になります。
※期間限定でハウジングに対応マグキャッチが同梱されます。
Point
- Versatile-8 AR、及びVersatile-10 AR の初期ロット品はマガジンキャッチが従来規格であり、PCC ハウジングに対応したマガジンキャッチに交換する必要がございます。
- Versatile 本体のハウジングを外し、図の位置から形状を確認してください。
- マガジンキャッチ軸（上記〇字部分）の上下が削られていれば、交換せず使用可能ですが、丸い棒状の場合は交換が必要です。
注意事項
ご注意

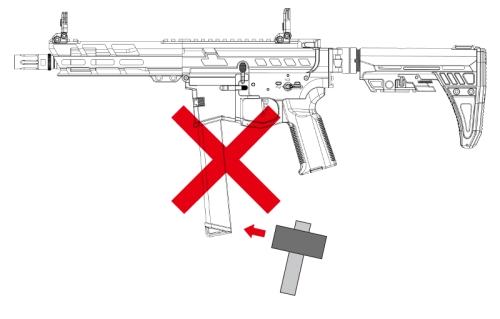

マガジンを装着した状態で、図のような強い力が加わると、マガジンが脱落したり、破損に繋がる場合がございます。
動画解説

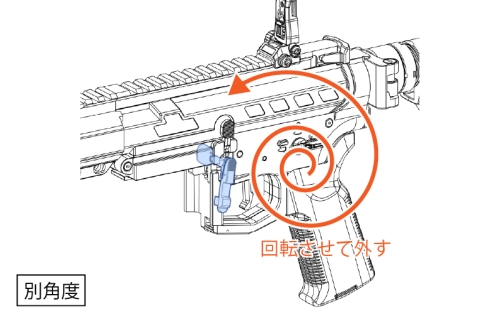

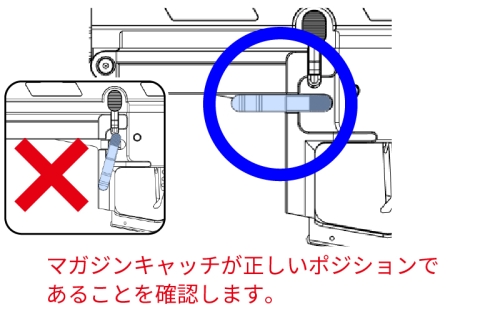

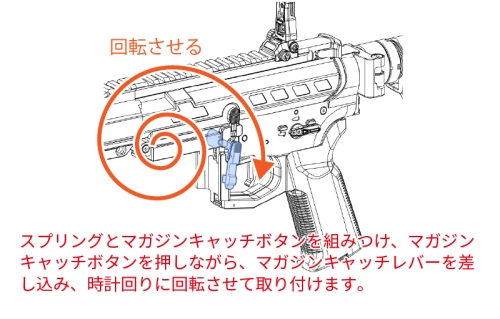

マガジンキャッチの交換方法
対応品が装着されていない場合、下記手順でマガジンキャッチを交換してください。

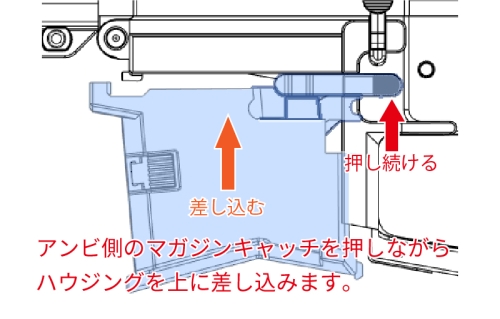

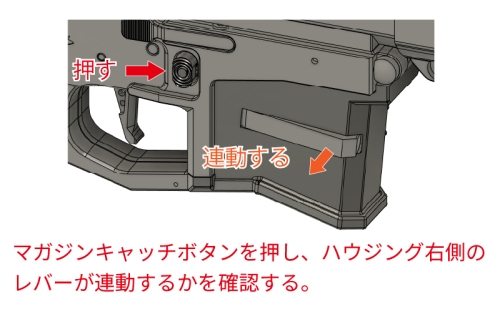

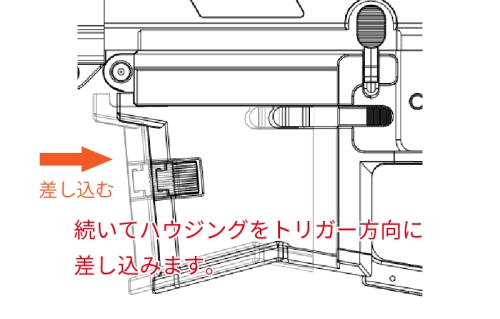

PCCハウジングの取り付け方法
元のハウジングを取り外してから、下記手順でPCCハウジングの取り付けてください。

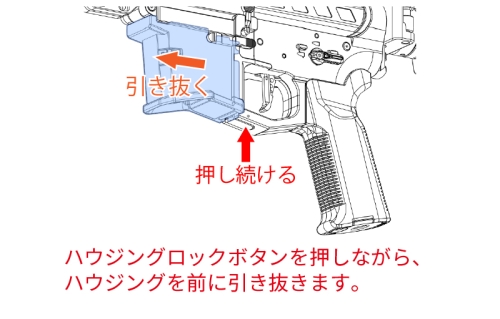

PCCハウジングの取り外し方法
下記手順でPCCハウジングを取り外してください。
上記手順でも難しい場合や、何かご不明な点等がある場合はお気軽に弊社までお問い合わせください。
